Mikroprocessor: Det är här all magi händer. USB-RS232-omvandlarmodul: Ansluts till en USB-port på värddatorn för seriell kommunikation och ström. Grön lysdiod: Blinkar när MIDI-meddelanden skickas till värddator. Gul lysdiod: Blinkar när MIDI-meddelanden tas emot från värddator. LCD-display: Första raden visar vald paramatergrupp. Andra raden visar akuella parametervärden. Reglage/pulsgivare: Används till att juster parametervärden. Knappar: Används till att välja parametergrupp. Välj mellan enhetsparametrar 1 - 4, enhetsparametrar 5 - 8, volym för kanaler 1 - 4 och sändsignal för returkanaler 1 - 4. Skiftregister (parallell till seriell): För parallell inkoppling av reglage. Sparar ingångar på mikroprocessorn. Trimpot: För justering av LCD-displayens kontrast.

USB-MIDI-styrenhet

Shadi Abdu-Rahman (dt07sa6)

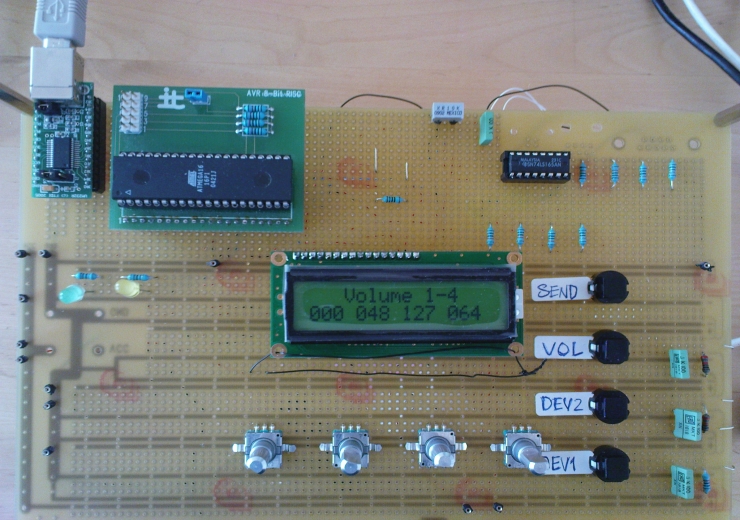

USB-MIDI-styrenhet: ovansida

För muspekaren över en komponent för att visa en beskrivning av dess funktionalitet.

Senaste uppdatering av sidan: 2011-05-22.
