Passion för att fortsätta framåt

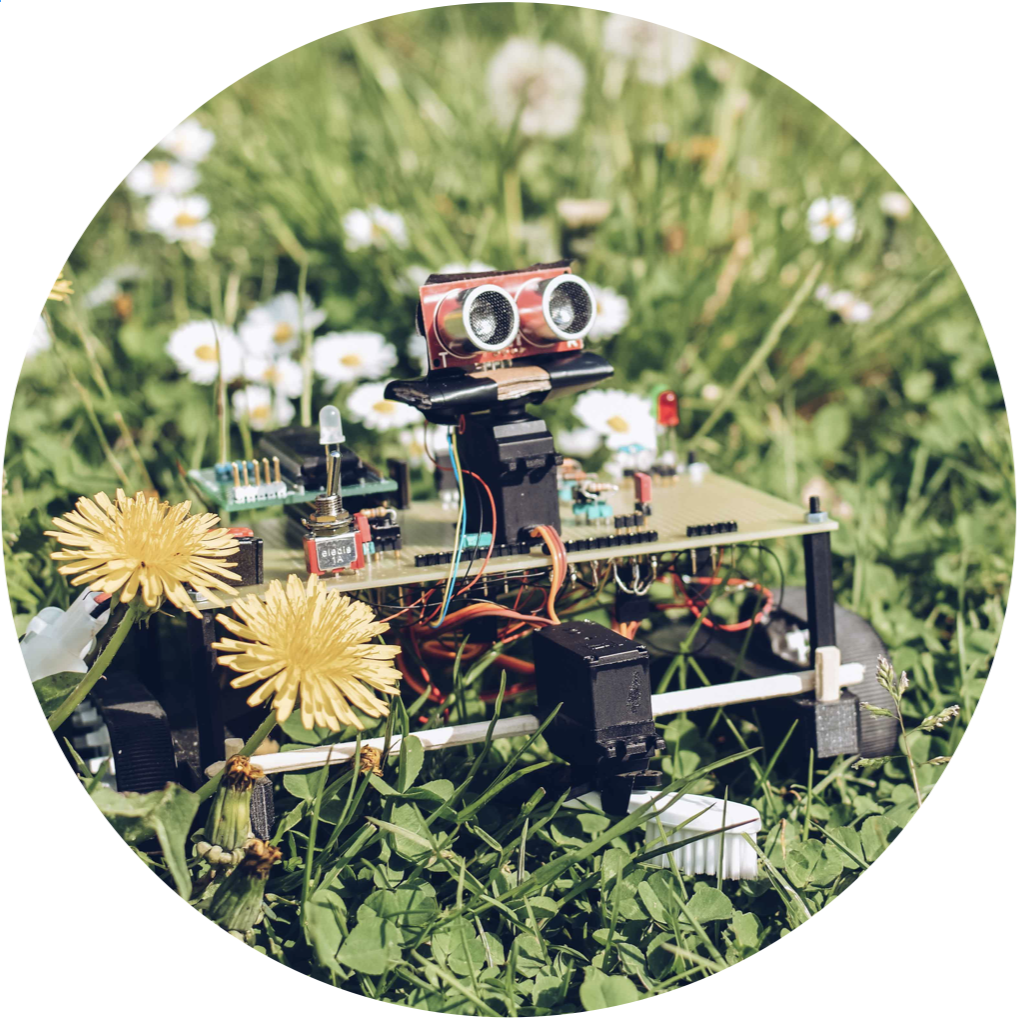

Med en brinnande stark passion för att undvika väggar och att ta sig framåt i livet kör Lil BrushBot på i ett rasande tempo! Vid motgångar och andra hinder på vägen tar det inte lång tid innan han backar, svänger och fortsätter sin turné. En fantastisk vilja som alla, robotar som människor, borde ta lärdom av!
Adaptivt borst-beteende
För att aldrig låta sin ägare uttråkas av vardagliga måsten som att dammsuga, har Lil BrushBot två olika beteenden. Han kan antingen softa runt och leva livet som robot, eller så aktiveras borstläget och ett fasligt städande tar fart! Ett knapptryck är allt som står mellan de olika beteendena.
Bakom varje framgångsrik robot står ett team som gjorde det möjligt.
Med flera års erfarenhet av administrativt arbete har August varit en klippa i såväl
Med en (ohälsosam) förkärlek för sena kvällar i labbet och tillräckligt bra färgseende för att se skillnad mellan svart och rött (men inte så mycket annat) har August varit den bärande väggen på vilken projektet har vilat.
Som en person vars främsta hobby är att säga åt andra vad de ska göra, var Emma som klippt och skuren för rollen som projektledare. Det är Emma du har att tacka för att du inte får virus av att vara inne på denna sida (OBS inga garantier!!).

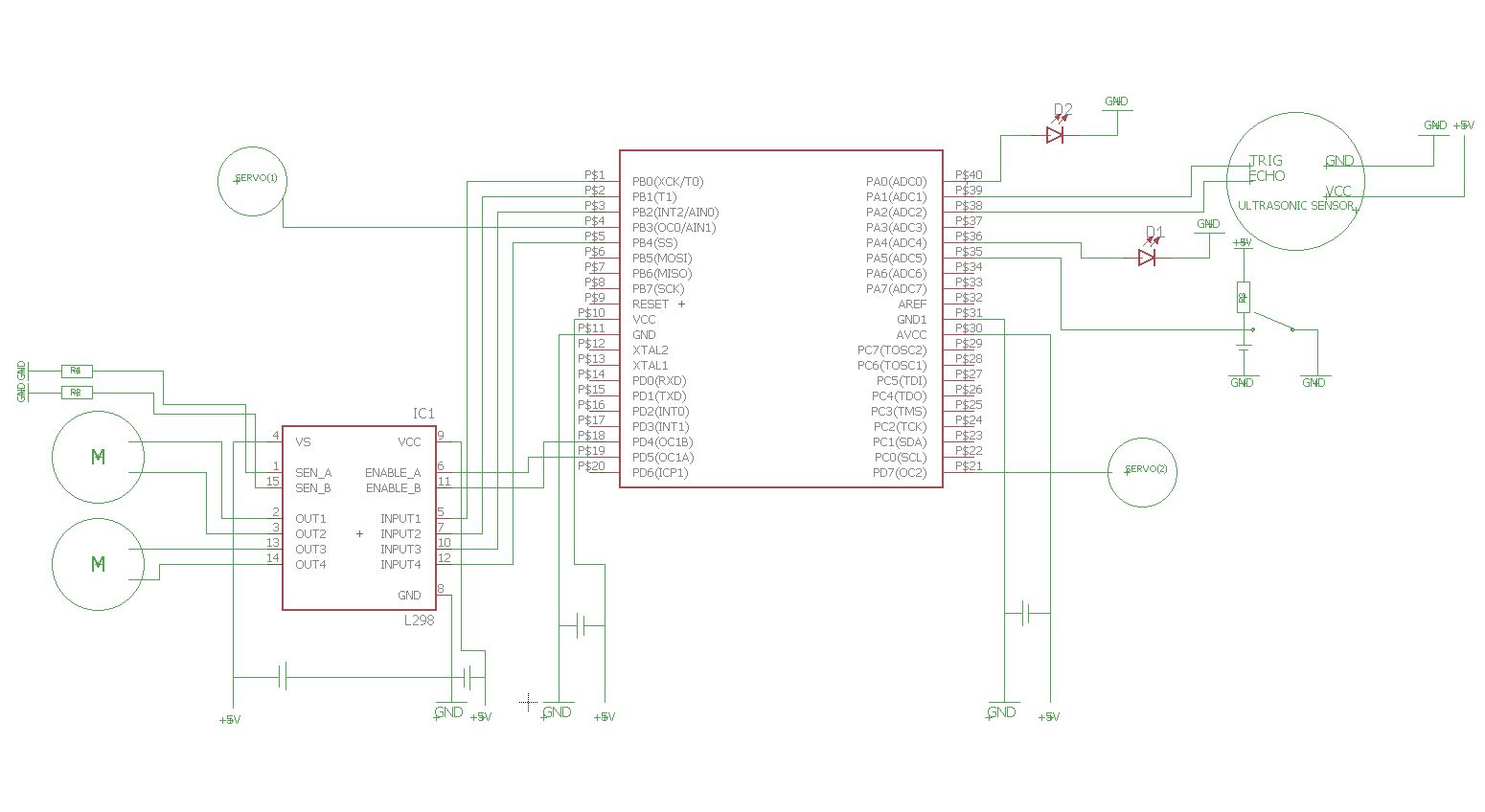

#define F_CPU 16000000UL
#include <avr/io.h>
#include <util/delay.h>
#include <avr/interrupt.h>
#include <stdlib.h>
#include <stdio.h>
#define LEDRED 0
#define REVERSE_R 0 //INPUT1M
#define FORWARD_R 1 //INPUT2M
#define FORWARD_L 2 //INPUT3M
#define REVERSE_L 4 //INPUT4M
#define MOTOR_L 4
#define MOTOR_R 5
#define SERVO1 3
#define SERVO2 7
#define TRIGPORT 1 //port 39
#define ECHOPIN 2 //pin 38
#define BTNPIN 3 //pin 37
#define LEDWHITE 4 //pin 36
#define BTN2PIN 5 //pin 35
#define false 0
#define true 1
static volatile int pulse = 0;
static volatile int i = 0;
volatile uint8_t servo_min = 15;
volatile uint8_t servo_max = 30; //actual max 33
volatile uint8_t t3o_cnt;
double distance = 0;
uint8_t turnDirection = -1;
uint8_t turnPulse1 = 15;
uint8_t turnPulse2 = 15;
uint8_t noBrush = 1;
uint8_t pressed = 0;
uint8_t trapCounter = 0;
uint16_t forward = 0;
uint16_t count = 0;
int main(void){
initialize();
setup_motor_PWM();
setup_servo1_PWM();
setup_servo2_PWM();
timer1_PWM_output();
timer0_PWM_output();
timer2_PWM_output();
set_PWM_period(512);
set_PWM_motor_pulse(300, 300); //speed left, speed right
sei();
if(!noBrush){
PORTA |= (1<<LEDWHITE);
} else {
PORTA &= ~(1<<LEDWHITE);
}
while (1){
turnHeadServo();
measureDistance();
distance = count*0.272;
checkButton();
checkObstacle();
if(noBrush){
PORTA &= ~(1<<LEDWHITE);
} else if(!noBrush) {
waveServo();
PORTA |= (1<<LEDWHITE);
}
}
}
void initialize(){
//Initiate red LED
DDRA |= (1<<LEDRED);
//Initiate white LED
DDRA |= (1<<LEDWHITE);
//Initiate ultrasonic sensor
DDRA |= (1<<TRIGPORT); //start trig-port
DDRA &= ~(1<<ECHOPIN); //start echo-pin
TIMSK3 |= (1 << TOIE3);
//Initiate motors
DDRB |= (1<<REVERSE_R)|(1<<FORWARD_R)|(1<<FORWARD_L)|(1<<REVERSE_L);
//Initiate servos
DDRB |= (1<<SERVO1);
//Initiate buttons
DDRA &= ~(1<<BTNPIN);
DDRA &= ~(1<<BTN2PIN);
}
void checkButton(){
while(!(PINA & (1<<BTN2PIN))){ //wait when button is pressed
_delay_ms(100);
if(!(PINA & (1<<BTN2PIN))){
pressed += 1;
}
}
if(pressed > 5){
if(noBrush == 1){
noBrush = 0;
PORTA &= ~(1<<LEDWHITE);
} else if(noBrush == 0) {
noBrush = 1;
PORTA |= (1<<LEDWHITE);
}
}
pressed = 0;
}
void turnHeadServo(){
if(turnPulse2 == servo_max || turnPulse2 == servo_min){
turnDirection *= -1;
}
turnPulse2 += turnDirection;
set_PWM_servo2_pulse(turnPulse2);
}
void waveServo(){
if(turnPulse1 == 30){
turnPulse1 = 17;
set_PWM_servo1_pulse(17);
} else {
turnPulse1 = 30;
set_PWM_servo1_pulse(30);
}
}
void checkObstacle(){
if(distance < 15){
trapCounter++;
_delay_ms(20);
}
if(distance < 50){
set_PWM_motor_pulse(300, 300);
PORTA |= (1<<LEDRED);
if(turnPulse2 > servo_max - 4 && distance > 30){
turnRight(turnPulse2);
turnPulse2 = servo_max-3;
} else if(turnPulse2 > servo_max - 4) {
rotateRight(100*(1+servo_max-turnPulse2));
turnPulse2 = servo_max-3;
} else if(turnPulse2 < servo_min + 4 && distance > 30) {
turnLeft(turnPulse2);
turnPulse2 = servo_min+3;
} else if(turnPulse2 < servo_min + 4) {
rotateLeft(100*(1+turnPulse2-servo_min));
turnPulse2 = servo_min+3;
}
} else {
PORTA &= ~(1<<LEDRED);
set_PWM_motor_pulse(300, 300);
moveForward();
trapCounter = 0;
}
if(trapCounter > 20){
moveStop();
_delay_ms(200);
moveReverse();
_delay_ms(1000);
rotateRight(400);
trapCounter = 0;
set_PWM_motor_pulse(300, 300);
distance = 0;
}
}
void rotateRight(uint16_t delay){
PORTB &= ~(1<<REVERSE_R);
PORTB &= ~(1<<FORWARD_L);
PORTB |= (1<<FORWARD_R);
PORTB |= (1<<REVERSE_L);
_delay_ms(delay);
moveStop();
}
void rotateLeft(uint16_t delay){
PORTB &= ~(1<<FORWARD_R);
PORTB &= ~(1<<REVERSE_L);
PORTB |= (1<<FORWARD_L);
PORTB |= (1<<REVERSE_R);
_delay_ms(delay);
moveStop();
}
void turnRight(uint8_t turnPulse){
set_PWM_motor_pulse(300-6*(servo_max-turnPulse)*(servo_max-turnPulse), 500);
PORTB &= ~(1<<REVERSE_R);
PORTB &= ~(1<<REVERSE_L);
PORTB |= (1<<FORWARD_L);
PORTB |= (1<<FORWARD_R);
_delay_ms(100);
}
void turnLeft(uint8_t turnPulse){
set_PWM_motor_pulse(500, 300-6*(turnPulse-servo_min)*(turnPulse-servo_min));
PORTB &= ~(1<<REVERSE_R);
PORTB &= ~(1<<REVERSE_L);
PORTB |= (1<<FORWARD_L);
PORTB |= (1<<FORWARD_R);
_delay_ms(100);
}
void measureDistance(){
t3o_cnt = 0;
PORTA |= (1<<TRIGPORT); //on
_delay_us(10);
PORTA &= ~(1<<TRIGPORT);//off
while(!(PINA & (1<<ECHOPIN))); //while ECHOPIN is low
TCCR3B |= (1<<CS32); //start timer
while(PINA & (1<<ECHOPIN)); //while ECHOPIN is high
TCCR3B &= ~(1<<CS32); //stop timer
count = TCNT3;
_delay_ms(60);//specified according to data sheet
TCNT3 = 0;
}
void setup_motor_PWM(){
//Setting timer properties for timer 1, for the motors. 16-bit timer.
TCCR1A |= (1<<COM1A1)|(1<<COM1B1)|(1<<WGM11); //COM1n1: Clear Compare Match (shall trigger pulse at certain clock time), WGMn1: Fast PWM (mode)
TCCR1B |= (1<<WGM13)|(1<<WGM12)|(1<<CS12); //WGMn2: Fast PWM, CSn2: Pre-scaler 256 (choosen according to requirements for pulse speed)
}
void setup_servo1_PWM(){
//Setting timer properties for timer 0, for the servo. 8-bits timer (no ICR to be set, always 255).
TCCR0A |= (1<<COM0A1)|(1<<WGM01)|(1<<WGM00); //COM1n1: Clear Compare Match (shall trigger pulse at certain clock time), WGMn1: Fast PWM (mode)
TCCR0B |= (1<<CS02)|(1<<CS00); //Apparently no WGMn2: CSn2: pre-scaler 1024 (choosen according to requirements for pulse speed)
}
void setup_servo2_PWM(){
//Setting timer properties for timer 2, for the servo. 8-bits timer (no ICR to be set, always 255).
TCCR2A |= (1<<COM2A1)|(1<<WGM21)|(1<<WGM20); //COM1n1: Clear Compare Match (shall trigger pulse at certain clock time), WGMn1: Fast PWM (mode)
TCCR2B |= (1<<CS22)|(1<<CS21)|(1<<CS20); //CSn2: pre-scaler 1024 (choosen according to requirements for pulse speed)
}
void timer2_PWM_output(){
//Start servo 2 port
DDRD |= (1<<SERVO2);
}
void timer1_PWM_output(){
//Start enableA and enableB
DDRD |= (1<<MOTOR_L)|(1<<MOTOR_R);
}
void timer0_PWM_output(){
//Start servo 1 port
DDRB |= (1<<SERVO1);
}
void set_PWM_period(uint16_t period){
//Set period i.e. on-time, set to 512
ICR1 = period;
}
void set_PWM_motor_pulse(uint16_t pulseLEFT, uint16_t pulseRIGHT){
//Set speed of motor between ~100-500
OCR1A = pulseRIGHT;
OCR1B = pulseLEFT;
}
void set_PWM_servo1_pulse(uint16_t pulse){
//Set angle of servo
OCR0A = pulse;
}
void set_PWM_servo2_pulse(uint16_t pulse){
//Set angle of servo
OCR2A = pulse;
}
void moveForward(){
PORTB |= (1<<FORWARD_R);
PORTB |= (1<<FORWARD_L);
PORTB &= ~(1<<REVERSE_R);
PORTB &= ~(1<<REVERSE_L);
}
void moveReverse(){
PORTB &= ~(1<<FORWARD_R);
PORTB &= ~(1<<FORWARD_L);
PORTB |= (1<<REVERSE_R);
PORTB |= (1<<REVERSE_L);
}
void moveStop(){
PORTB &= ~(1<<FORWARD_R);
PORTB &= ~(1<<FORWARD_L);
PORTB &= ~(1<<REVERSE_R);
PORTB &= ~(1<<REVERSE_L);
}
ISR(TIMER3_OVF_vect) {
t3o_cnt++;
}
