Digitala Projekt - Grupp 5 "We Are Borg"
Mikro LAN för Mikro budget
| Av: | Jonas Hörström (d99jho) |
| Magnus Hölén (d99mhl) |
| Niklas Brogden (d99nb) |
Vi har utvecklat ett system för att styra små komponenter i det
s k ``intelligenta hemmet''. Vår idé består i att
på ett enkelt, modulärt och kabelsnålt sätt koppla ihop funktioner i
ett vanligt hem.
Exempel på dessa funktioner är:
- Adaptiv styrning av belysning (ljusstyrkan styrs beroende av bakgrunsbelysning)
- Rökdetektion med uppföljning (ex samtal till brandkår)
- Kontroll av dörrar och kodlås
- Klimatkontroll och reglering
Eftersom modulerna är så pass enkla behövs inte ett
avancerat och dyrt nätverk såsom exempelvis ett vanligt ethernet-nätverk.
Vi har därför utvecklat ett eget nätverk anpassat för små
moduler som inriktar sig på att vara enkelt och billigt.
De olika funktionerna ovan, d v s sensorer och givare, byggs som separata moduler och antingen
mottar eller sänder data. Funktionerna kopplas sedan till var sin nätverksmodul som
hanterar kommunikation med kommunikationscentralen.
Eftersom nätverksdelen och funktionsdelen konstrueras separat
torde lansering av nya funktioner bli både snabb och billig.
Konstnaden minskas dessutom ytterligare genom att alla komponenterna byggs
med enkla och billiga komponenter. Installationskostnaden kan även
den minskas då komponenterna kopplas samman med en vanlig korskopplad nätverkskabel
innehållande både signal och strömförsörjning.
I projektet byggde vi två noder, figur 1, och en kommunikationscentral, figur 2. När en byte skickas från
datorn visas den antingen på den ena nodens två hexdisplayer eller på den andras diodvektor beroende
på vilken adress man skickar till. Den ena noden har dessutom en s k DIP-switch där man kan ange ett tal som ska
skickas tillbaka till datorn.
 |

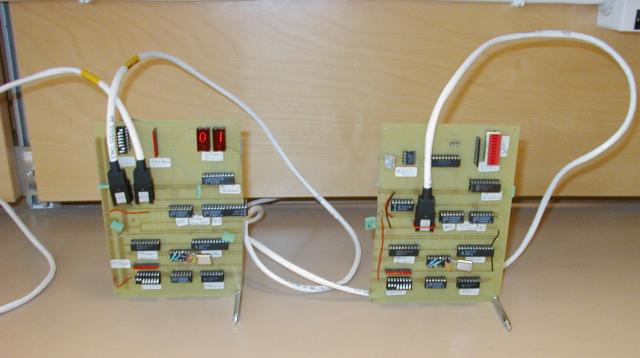

| Figur 1. Projektets två noder sammankopplade i serie. |
 |

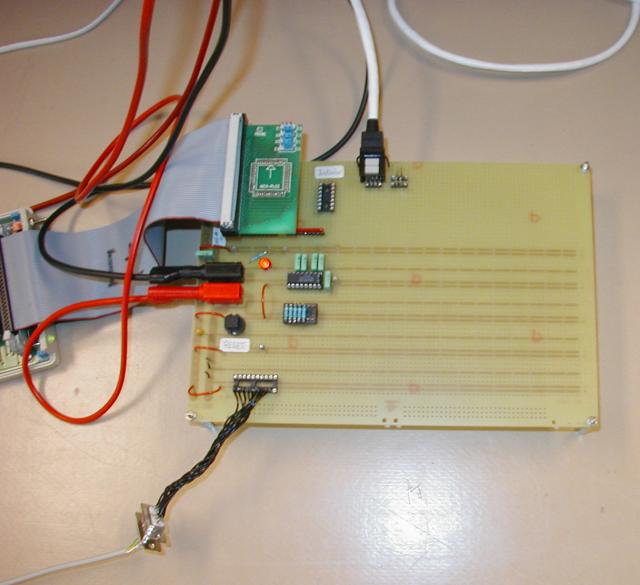

| Figur 2. Kommunikationscentralen med kopplingar till dator och noder. |
Hela rapporten kan läsas i pdf
