Nummerpresentatör

konstruerad av

Abdorreza Toosi e99

Tennour Ahmed e98

Vi är två studenter vid Lunds Tekniska Högskola som var intresserade att göra kursen Digitala Projekt. Kursen går i tredje årskursen. Vårt förslag till projekt var att göra en nummerpresentatör.

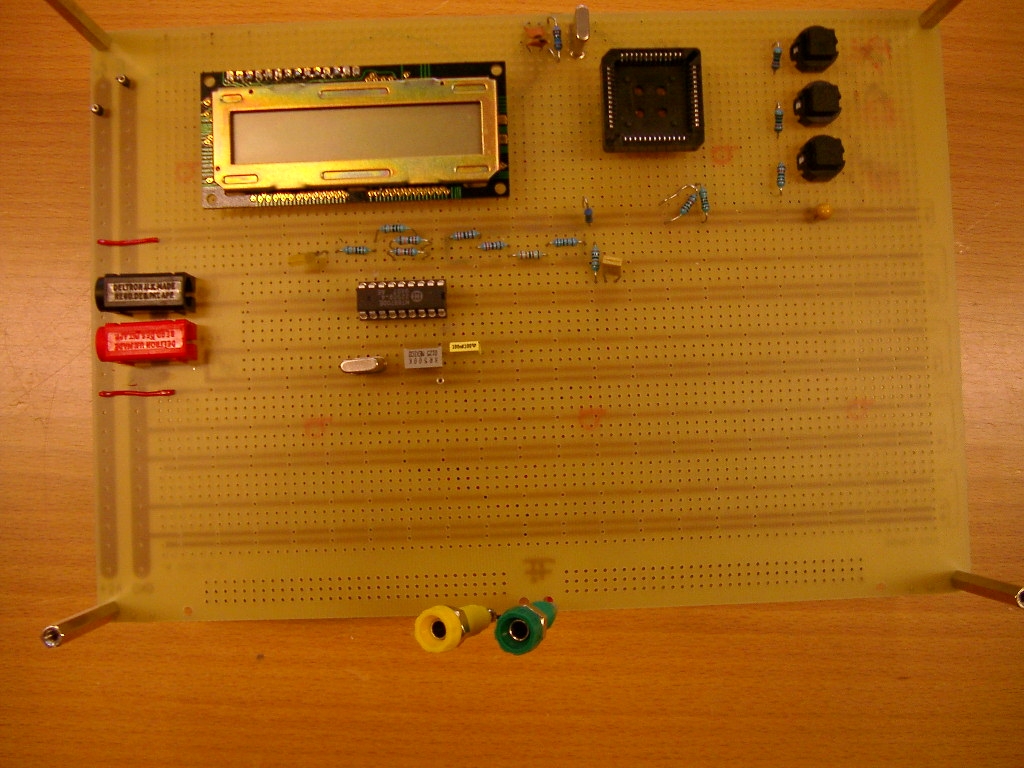

Vi skulle först välja mellan två styrenheter. Den ena var Motorola 68008 och den andra var Motorola HC11. Skillnaden var att 68008 var lite äldre modell och krävde mer konstruktion. HC11 var modernare, krävde mindre tid att bygga kretsen men den var mindre pedagogisk. Vi valde HC11- processorn. Vi tog reda på att för detektering av telefon signaler finns färdiga kretsar som heter DTMF. Eftersom vi inte vet hur många siffror ett telefonnummer består av så finns det en startbit när numret kommer och en stoppbit när alla siffror av ett nummer har kommit. Varje siffra som detekteras omvandlas till en fyrabitars binär kod och skickas till processorn för att registreras och vidare skickas till displayen. Förutom telefonnumret hade vi en klocka på displayen. Med hjälp av två tryckknappar kunde man inställa både minuter och timmar på klockan. Programmeringen gjorde vi i språket C. Till vår nummerpresentatör fixade vi även ett register för inkommande telefonnummer vilket man kunde bläddra i m h a en tredje tryckknapp.Även om kursen var tidskrävande men i slutändan var vi jätte nöjda. Här är bilden på vår krets. Observera att HC11: an är inte med i bilden.
