Digitala Projekt – Temperaturreglerare
Idé
Det finns många system som under drift alstrar en hel del värme, för att råda bot på det sätts diverse kylning in. Eftersom kylningen, oftast i form av fläktar, dimensioneras för att klara ett värsta-fall brukar även en hel del ljud uppkomma. Tanken bakom vårt projekt är att slippa undan onödigt ljud genom att endast köra fläktarna tillräckligt fort för att uppnå önskad kyleffekt.
Konstruktion

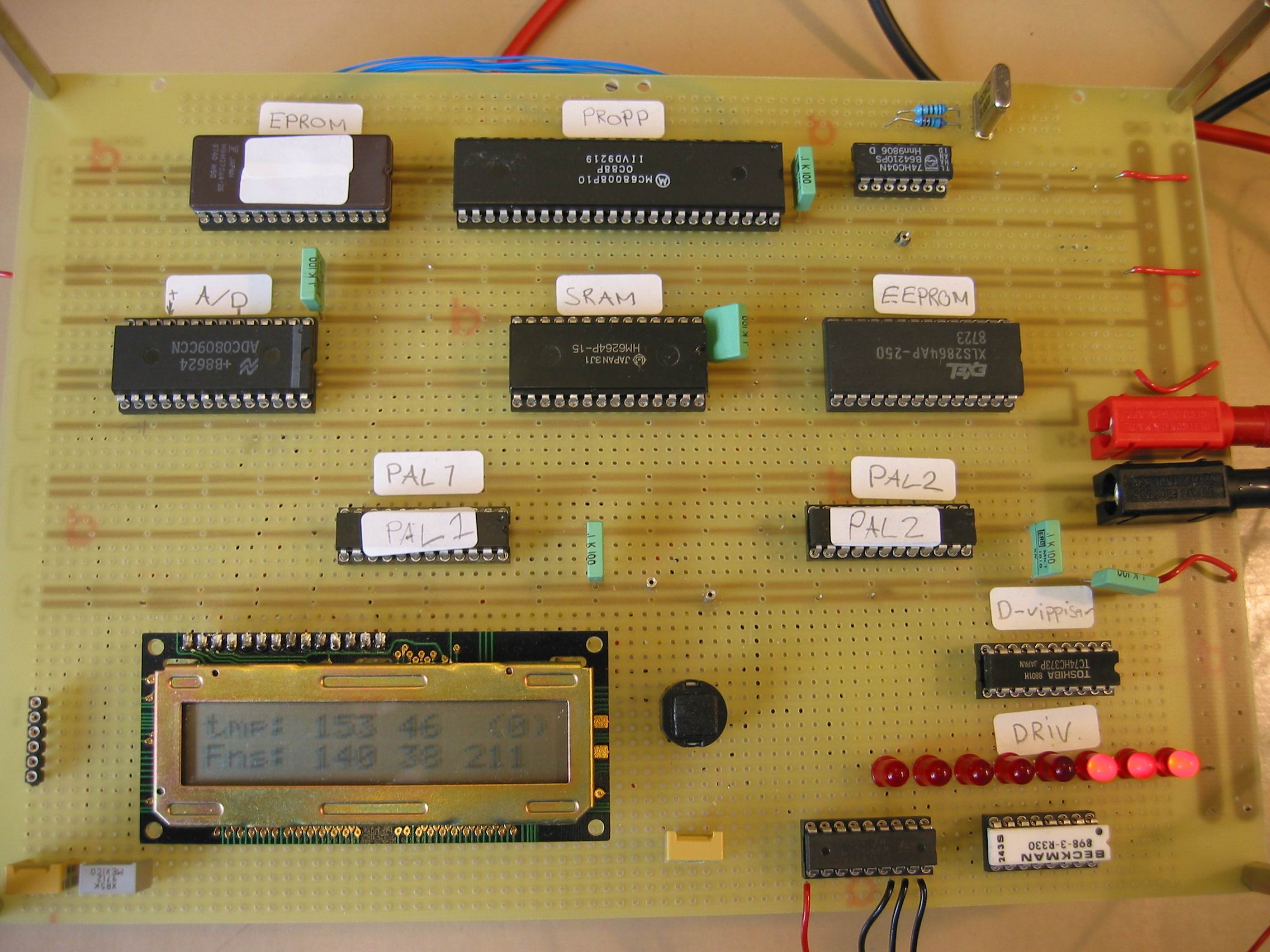

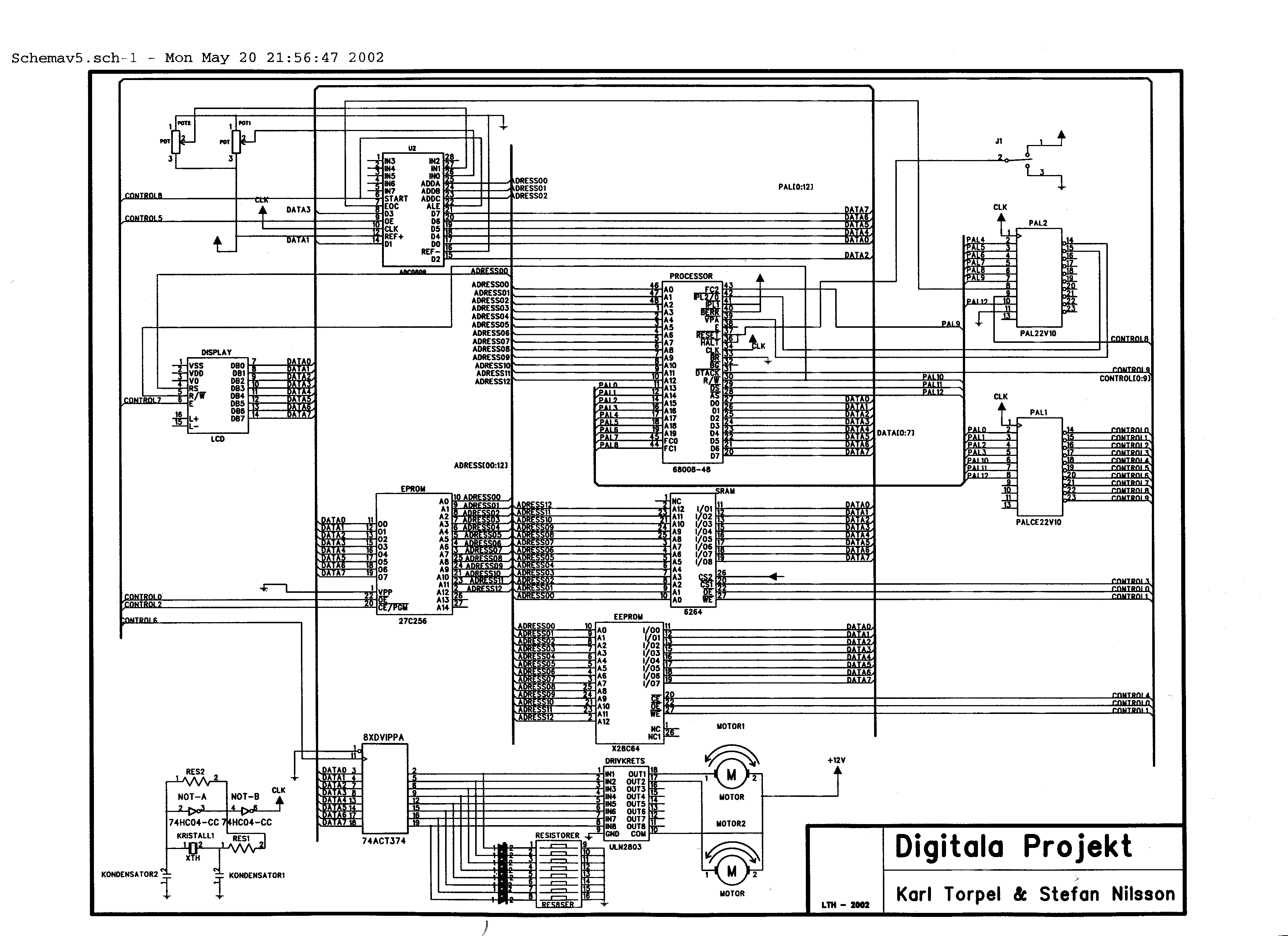

Hjärnan i konstruktionen är en 68008-processor från Motorola. Sensorer i form av NTC-motstånd ger indata till systemet via en A/D-omvandlare. Styrsignaler till fläktmotorerna ges av en motordrivkrets som drivs av utgångarna på en D-vippa.
Styrprogrammet utformades så att man kan relatera de inkopplade sensorerna till de inkopplade fläktarna med olika beroenden. På så vis kan samma temperatursensor påverka flera fläktar olika mycket. Fläktarna påverkas alltså av flera sensorer.

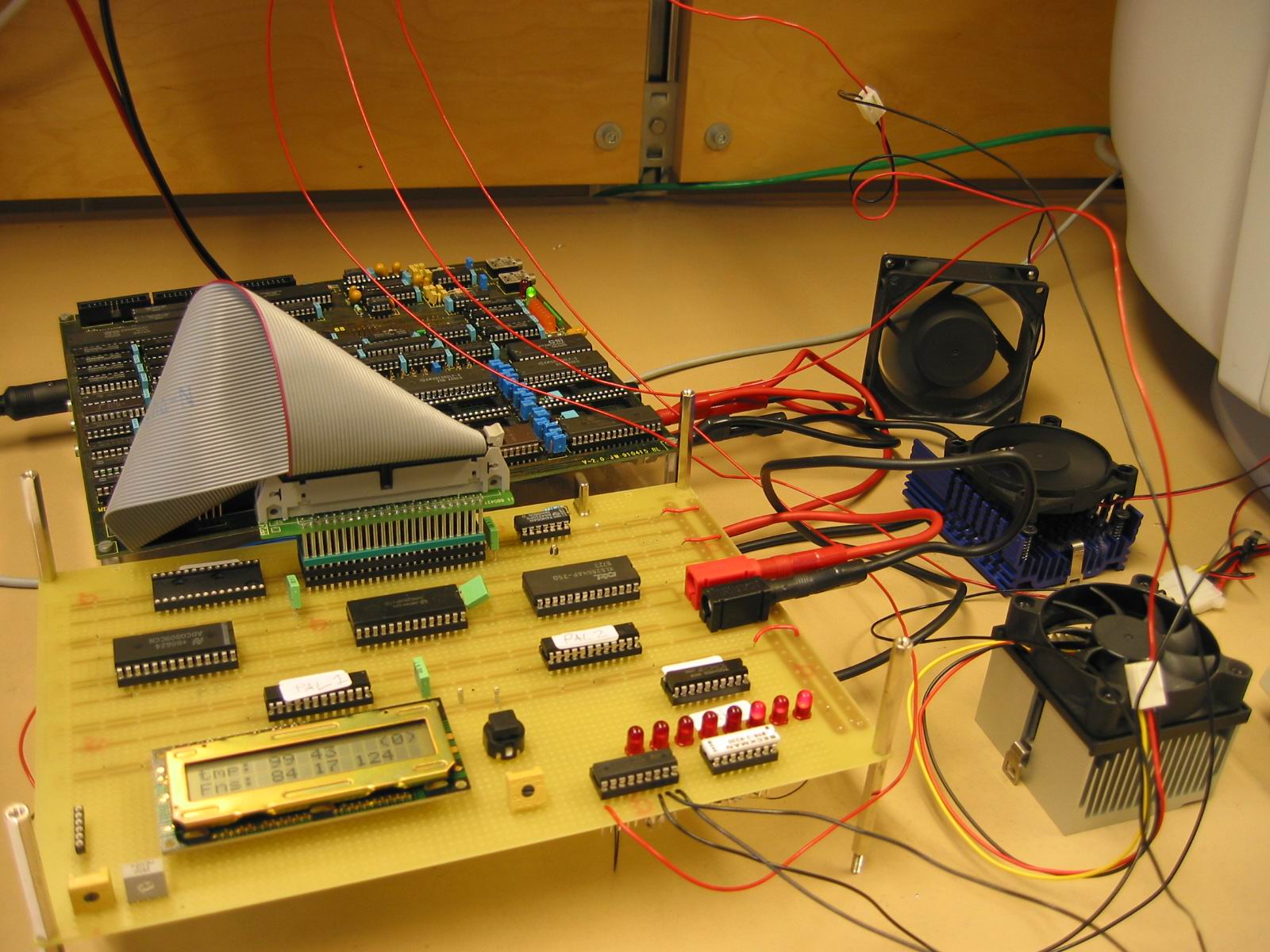

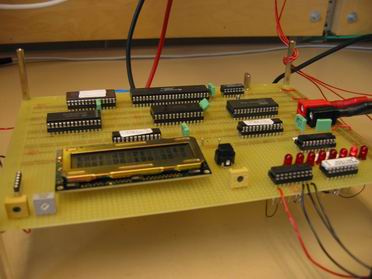

Konstruktionen i drift med utvecklingsmiljön inkopplad.

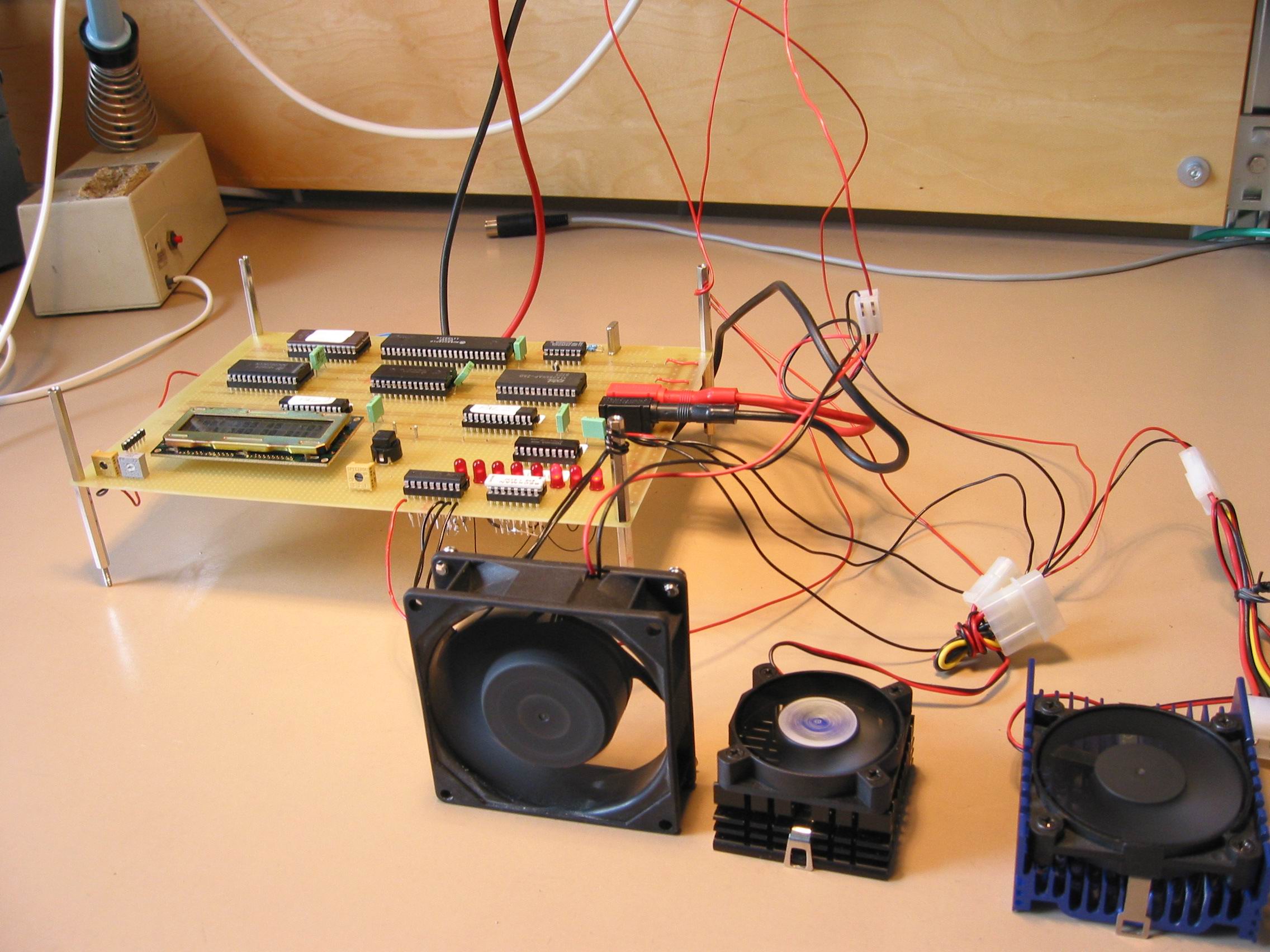

Slutgiltig konstruktion. Helt autonom!

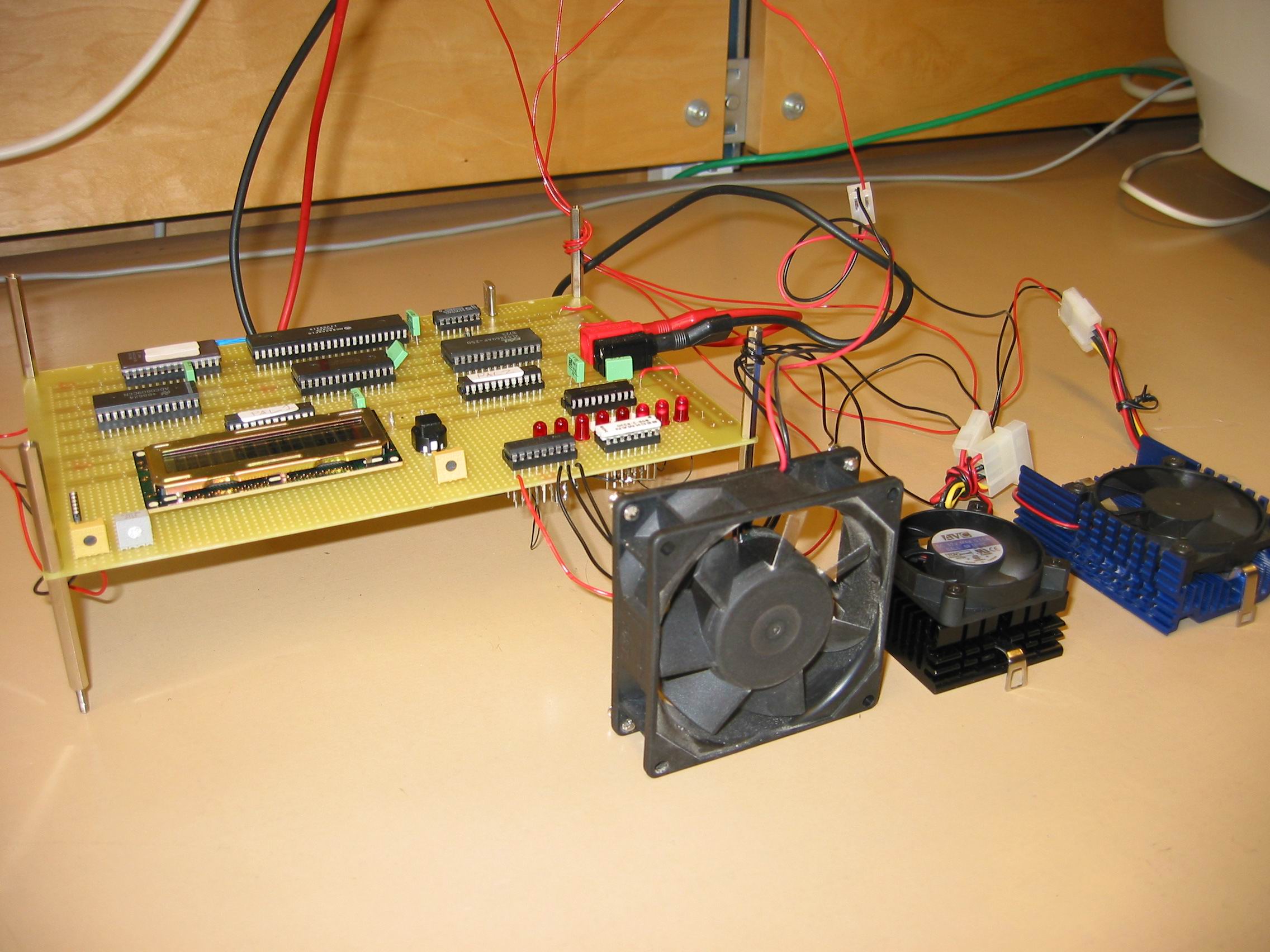

Vår autonoma konstruktion i drift ur en annan synvinkel.

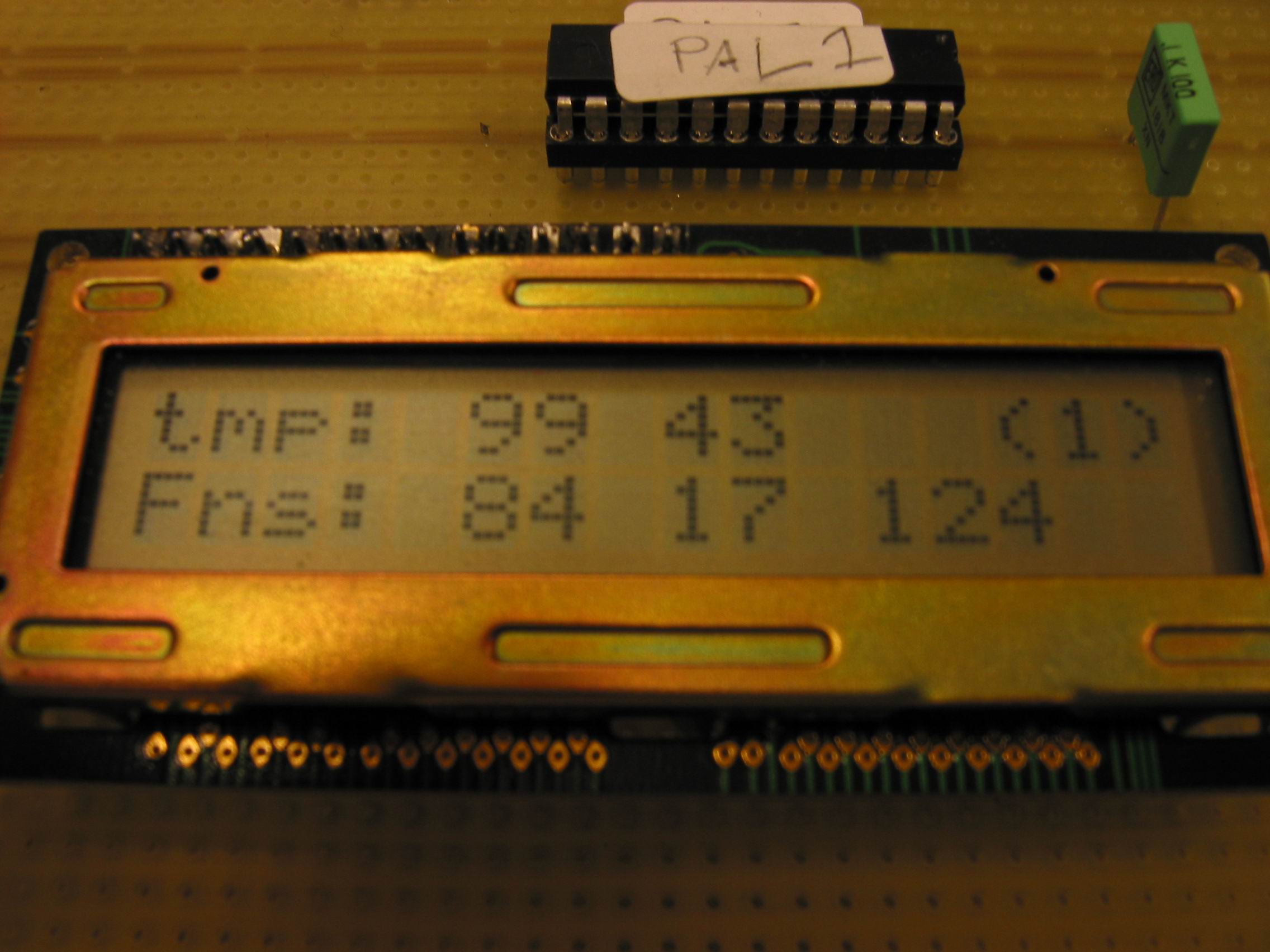

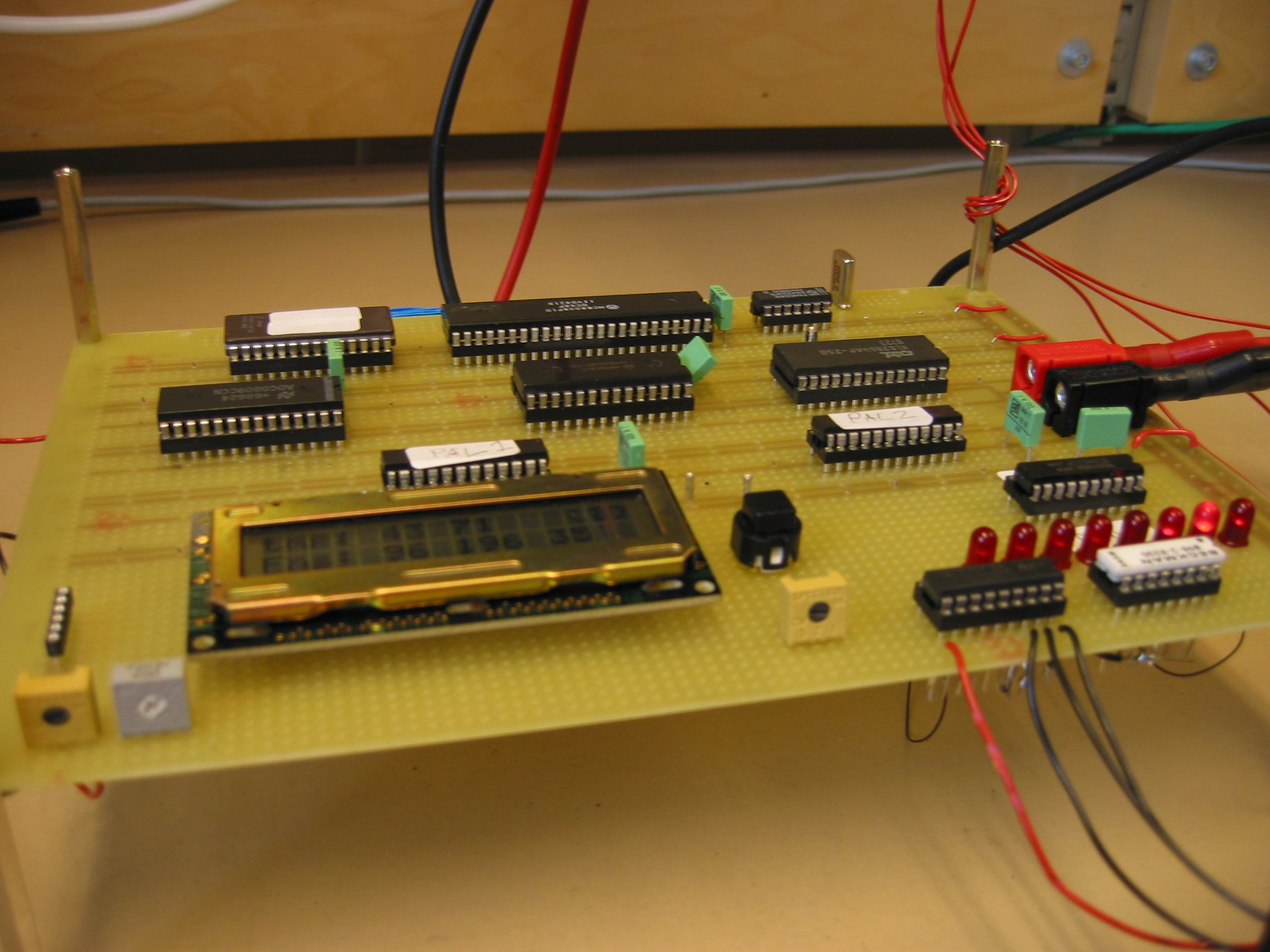

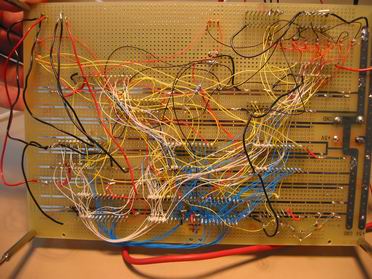

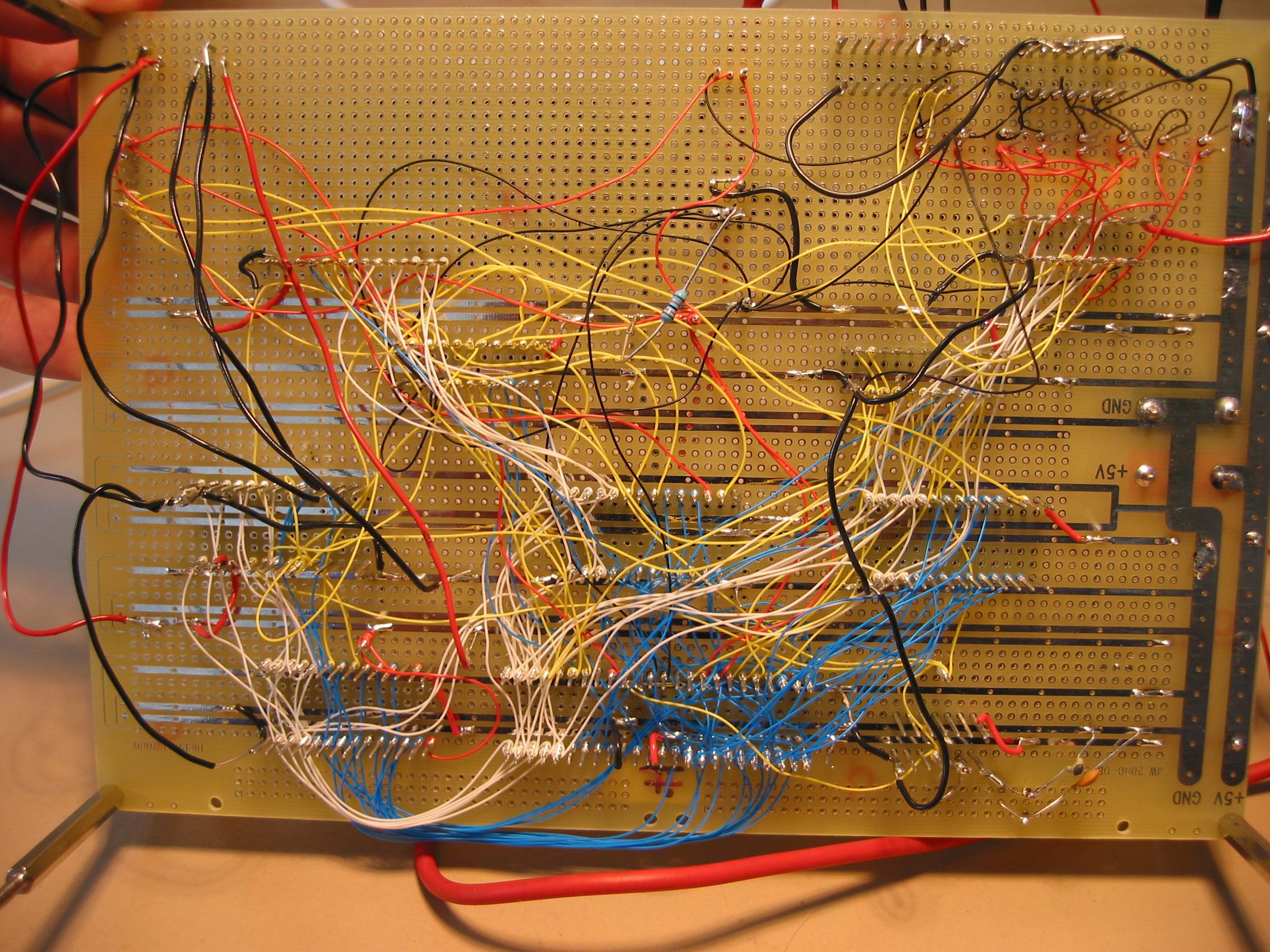

Närbild på själva konstruktionen.
Resultat
Det slutliga systemet fungerar i stort sett som vi tänkt oss, en del upptäckter har dock gjorts.
Det går att köra fläktarna betydligt saktare än deras minsta starthastighet, men då måste man först varva upp fläkten lite högre än målhastigheten.
Vid vissa mindre lämpliga pulsfrekvenser låter fläktarna
betydligt mer än väntat, sannolikt på grund av självresonans.
