Kursen Digitala Projekt går ut på att varje
grupp kommer på ett projekt som de vill genomföra. Meningen
med kursen är att man ska genomföra hela projektet från idé
till färdig konstruktion själv, man har dock en handledare
som man kan rådfråga när man får problem.
Vi bestämde oss för att göra en digital
klocka som bestod av fem roterande dioder. Man skulle
kunna se tiden tydligt och det skulle även gå att ställa
tiden med hjälp av kommunikation med en PC.

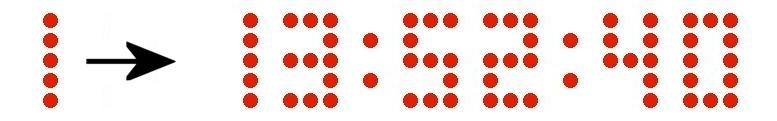

Idén med en sådan här klocka är att man med hjälp av fem
röda dioder som snurrar snabbt ska kunna få en display som
ser ut att bestå av mycket fler än fem dioder. Anledningen
till att det fungerar är att dioderna har en efterlysningstid
så att vår hjärna inte hinner uppfatta att det är släckt mellan
diodblinkningarna, ibland är det bra att vara trög. Det gäller
alltså att få dioderna att blinka vid exakt rätt tidpunkt för
att vi ska få en bild av en display som visar tiden. Vår
konstruktion baserar sig på en 68008-processor till vilken vi
skrev ett program i C som styrde klockan. Avbrott användes för
att få klockan att visa rätt tid. Konstruktionen med den roterande
armen byggdes i Lego och med hjälp av släpkontakter
tvinnades inte sladdarna när armen snurrade. Motorn styrdes
med en steglös spänning så att vi kunde få armen att snurra med
rätt hastighet.
Resultatet blev precis som vi tänkt oss. Det svåraste var att
få kommunikationen med PC:n att fungera men med slit in i det sista
fungerade även denna.
|
