Kolonn Klocka

I kursen Digitala Projekt byggde vi en klocka med en ganska ovanlig display.
Displayen består av 16 dioder i en lodrät rad. Hur kan man då se vad klockan
är??? Rött ljus har lång efterlysningstid i ögonen. Diodraden bygger hela tiden
upp siffror som visar klockan. När man sveper blicken från höger till vänster
så kan man se vad klockan visar.

Hårdvaran byggdes kring Motorolas 68008 processor.Tiden styrdes med
realtidsklockan ICM7170 från Harris. Vi valde att ha fyra knappar på vår
protoyp. En knapp var kopplad direkt till reset ingången på processorn. De
andra tre användes för att kunna justera tiden. Programmet som styr lysdioder
och avbrott programmerades i C, till viss del även i assembler.

Displayen är inte den mest användar vänliga. Eftersom man är tvungen vrida
blicken för att se någonting så medförde detta träningsvärk i nacke samt
huvudvärk i slutet av projektet då prototypen skulle kontrolleras.

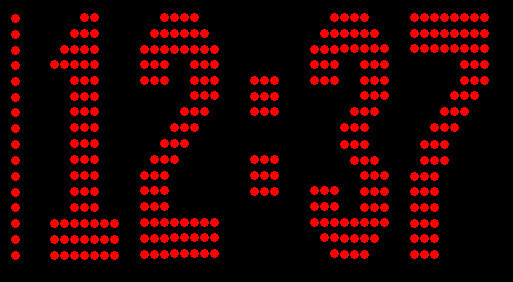

Kolonnen till vänster symboliserar hur displayen ser ut. Siffrorna visar ett
exempel på vad som skulle kunna visas då man vrider på huvudet.

Markus Ekman och Peter Spongh e97
