Vi har byggt en takfläkt bestyckad med en PowerPC(tm) och 4 MByte ram. På dess vingar är en byte med dioder fastlimmade och med dessa skall vi försöka förmedla en bild till betraktaren.
För att skapa en flimmerfri bild så måste vi uppdatera varje punkt av
bilden minst 24 gånger per sekund. Med lysdioder på två vingar behöver vi
alltså snurra ungefär 700 varv per minut.
Datorn skall kunna adressera 256 utgångar lika fort som vingarna snurrar
förbi en enskild punkt. Det blir ganska mycket fart på dataflödet och därför
valde vi att arbeta med en 32 bitars dator som kör på 32 MHz. Mycket minne
behövs om man skall kunna blippa ut videosekvenser så vi valde att kunna
expandera om det så kräves.
| Rotor: | Rotation velocity: | 1800 rpm |
| Number of LED's: | 256 | |
| Radius: | 65 cm | |
| Electronics: | Processor: | PPC403GA |
| Screen Ports: | 8 * 32 bit | |
| Data communication: | RS232 | |
| Memory: | 4 Mb | |
| Image: | Number of pixels: | 1720 |
 |
 |
 |
 |

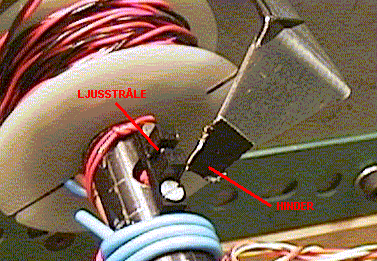

Läsgaffeln ger varvinterrupt |

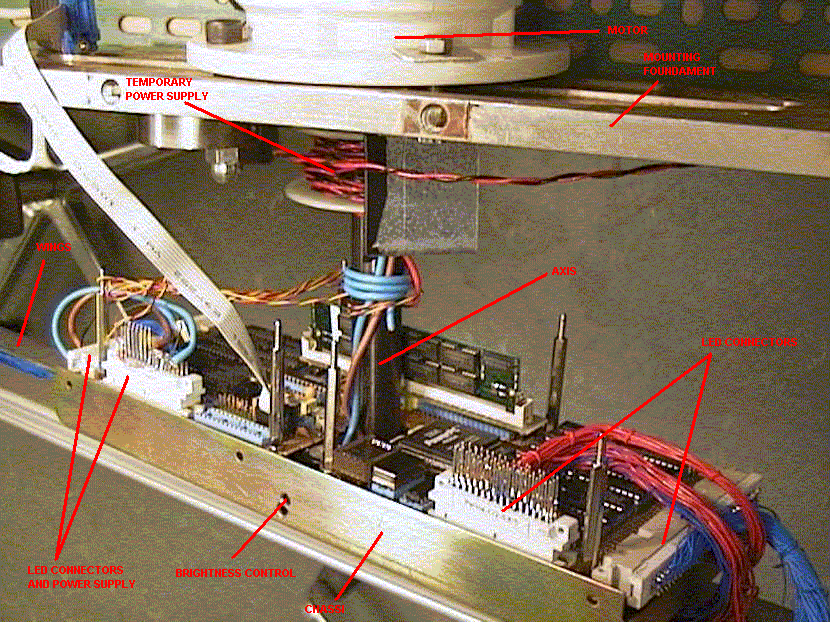

Dator monterad i chassi |

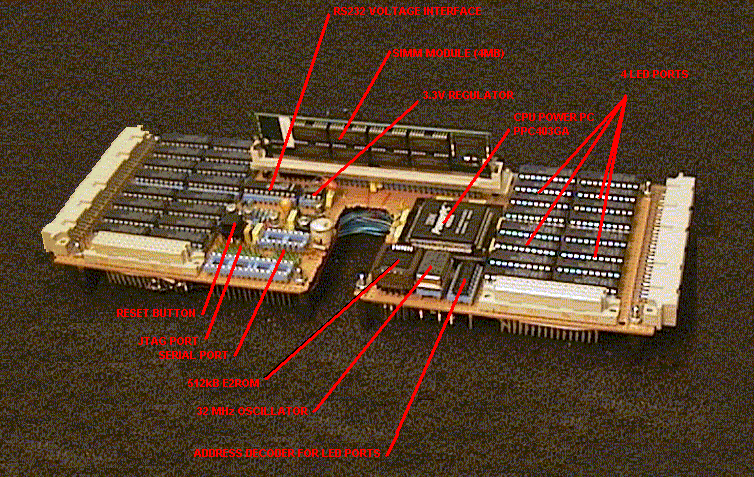

Komponenter på datorkortet |

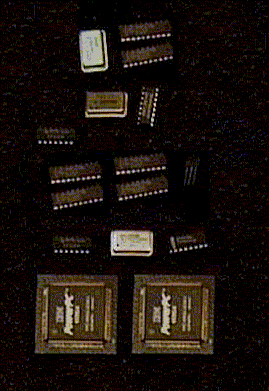

Expansionsplaner |
 |
 |
 |
|

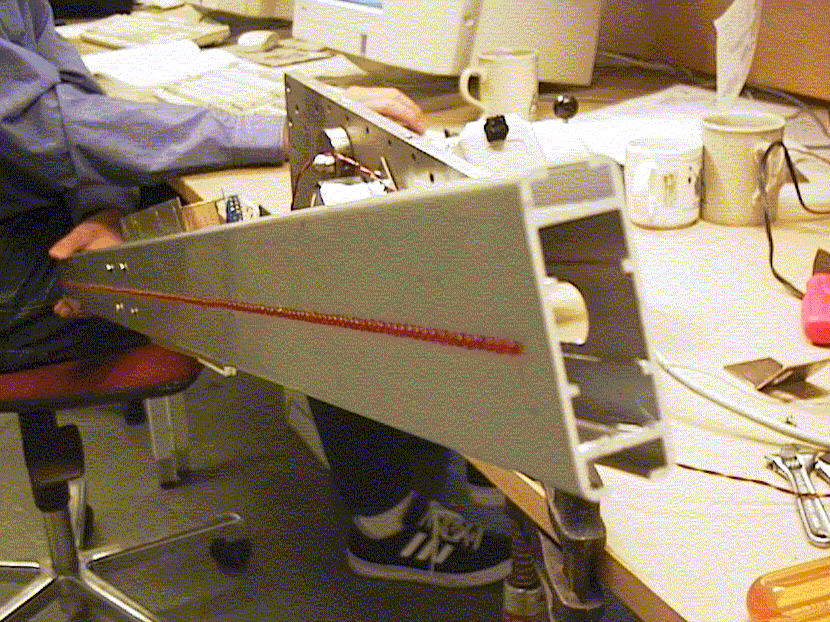

En byte lysdioder |

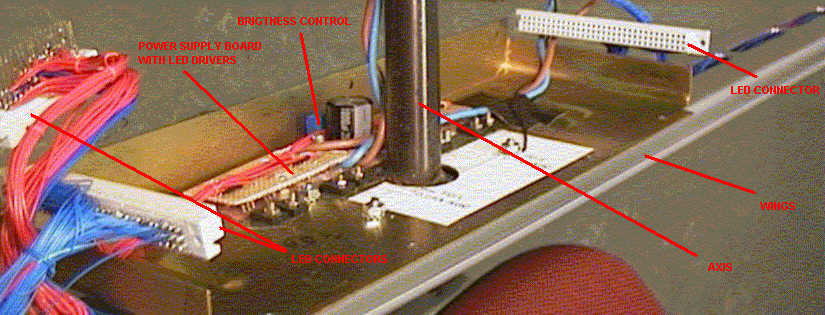

Komponenter i chassit |

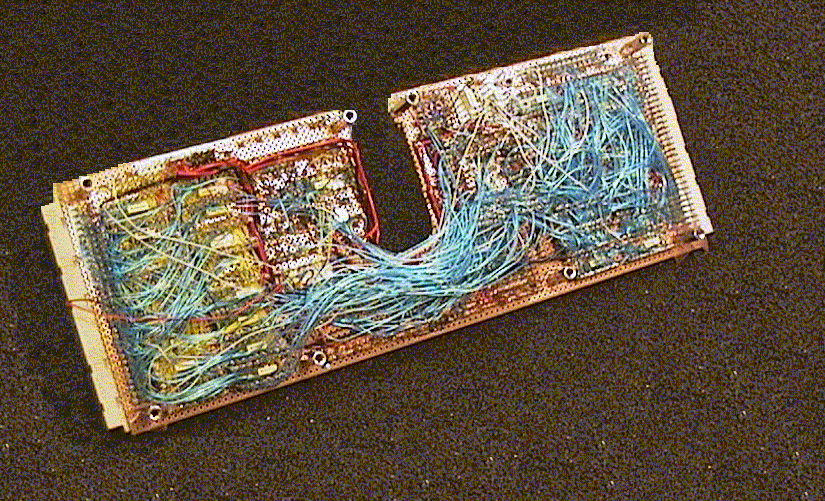

Virad konstruktion |
|
|
