Super-Duper-Klockan
Håll musen över en komponent för att se vad den är!
Om komponenten har ett datablad kan du dessutom klicka för att öppna det!
Beskrivning:
Ett projekt i Digitala System (EITA15) som har gått ut på att konstruera en speciell klocka med hjälp av en ATmega1284-processor.

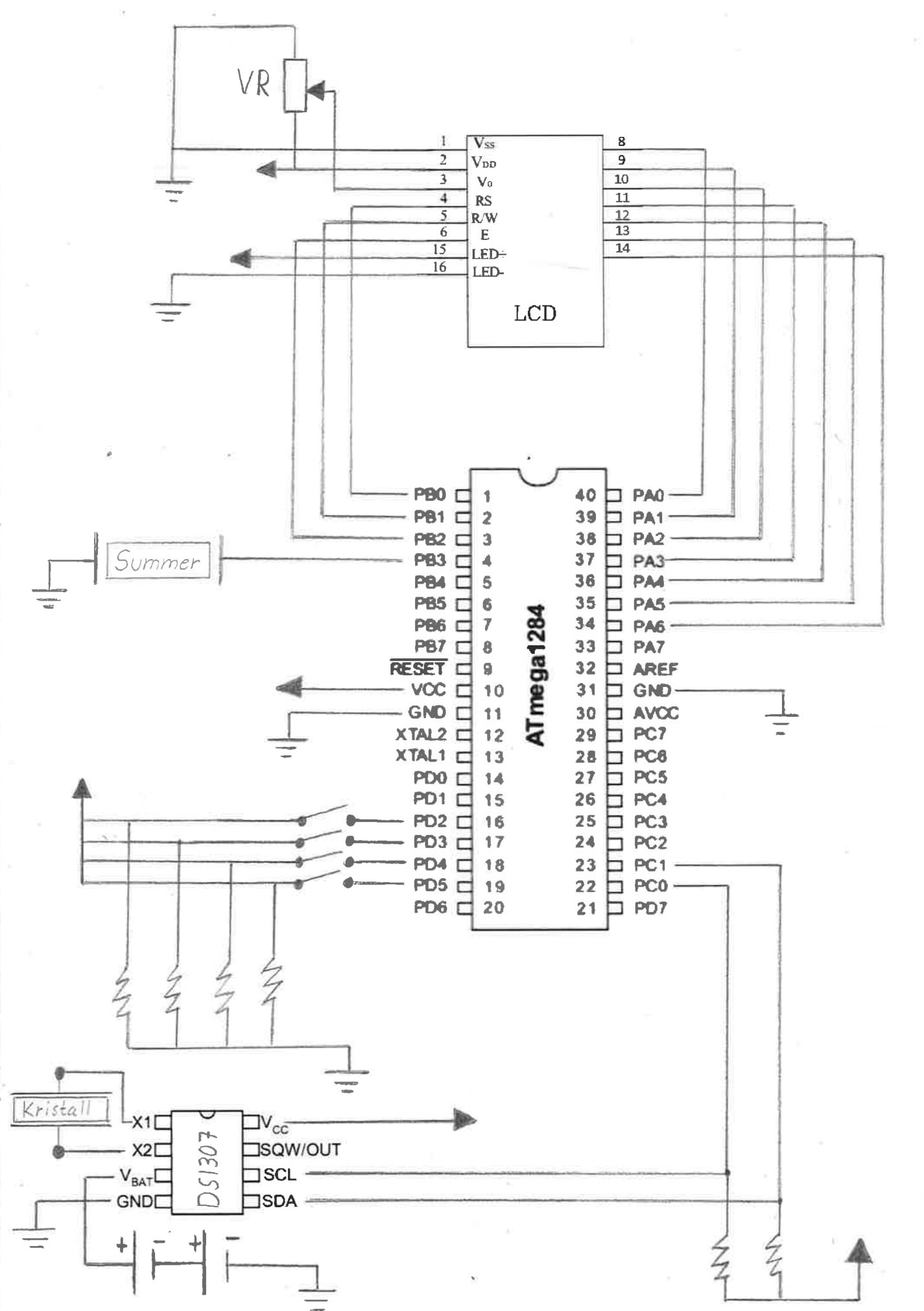

Komponenter:
ATMega1284
Display - SHARP DOT-Matrix
Kristall 32.768KHz
Realtidsklocka (RTC)
6 Resistorer (10K Ω)
4 knappar
2 Batterier
Potentiometer
Summer
Funktioner:
Ställ in egen tid, både för realtidsklockan och för alarmet med hjälp av knapparna.
Knapparna stänger av och sätter på alarmet, flyttar pekaren på displayen, och ändrar värdet för den siffra som pekaren sitter på.
Summern piper om klockan och alarmet är inställda på samma tid.

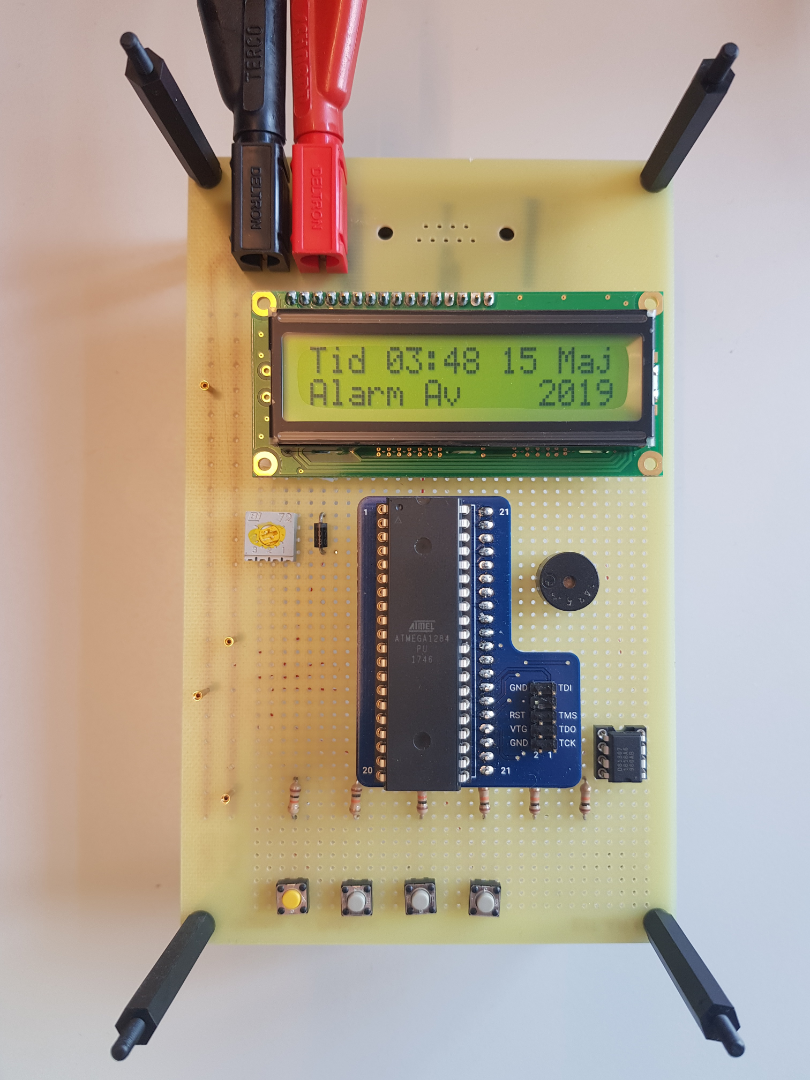

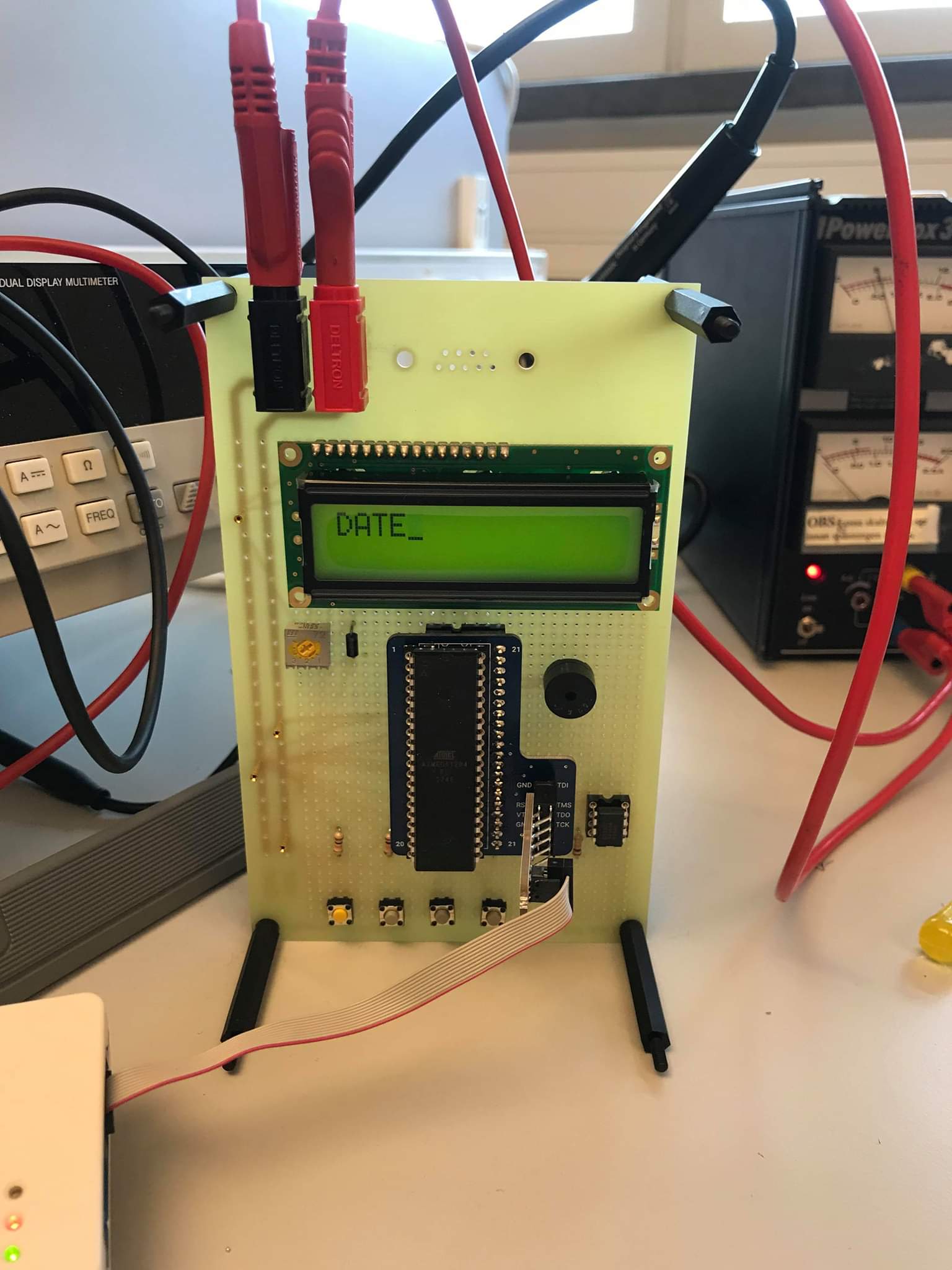

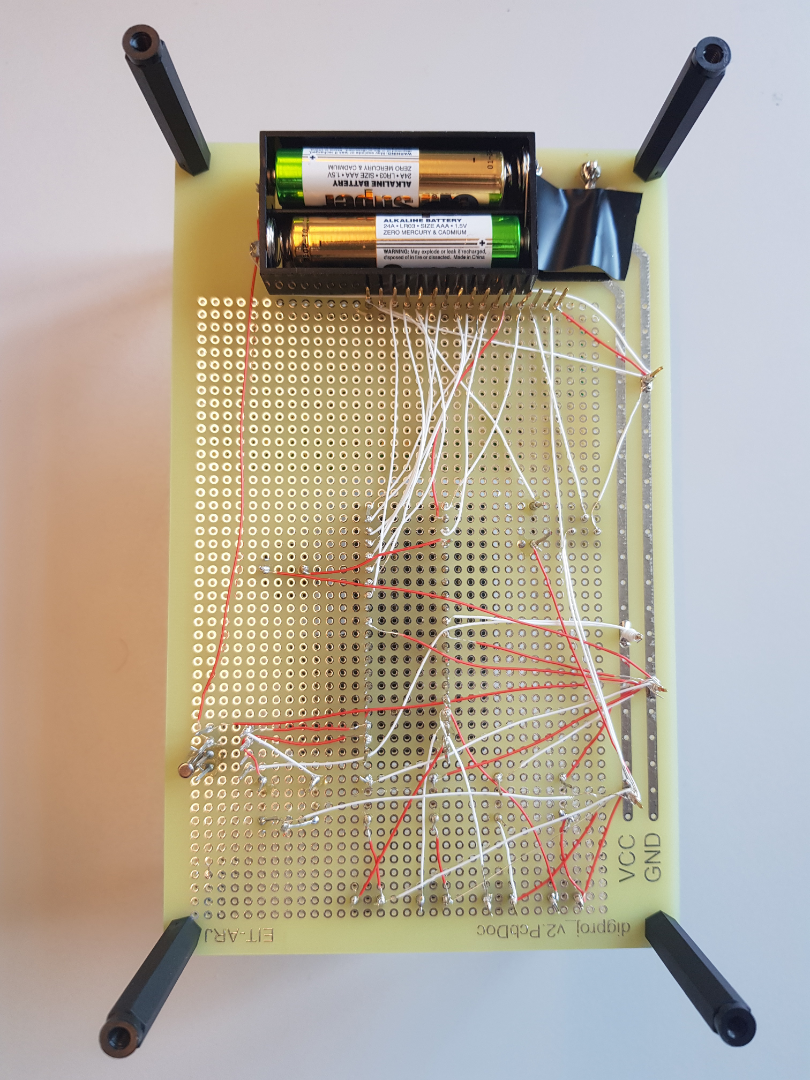

Klicka för större bilder!
